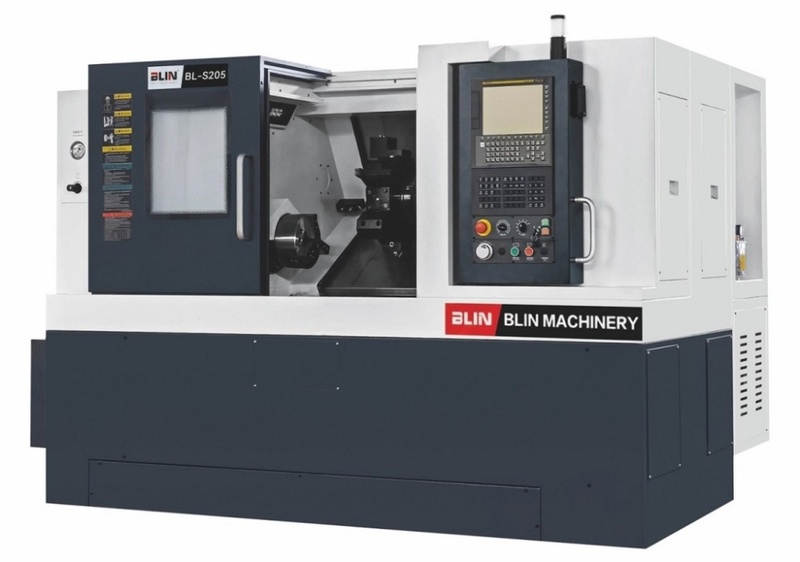

Токарный обрабатывающий центр с ЧПУ BLIN MACHINERY модели BL-S205M
(голосов 333 / просмотров 500)
8 495 646 13 16
sales@dvt-spb.ru
Расчет доставки
Производитель: Blin Machinery (Китай)
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ
- Больше 500 единиц оборудования в наличии.
- Бесплатная доставка по Москве и области.
- Склад в Московской области (Ногинск).
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY модели BL-S205M используется для обработки прутков из различных типов металлов.
Преимущества
Высокая производительность и точность обработки.
Компоненты станка
- Система ЧПУ Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
- Приводы Fanuc (Япония), SIEMENS (Германия), SYNTEC (Тайвань)
- ШВП HIWIN (Тайвань)
- Направляющие HIWIN (Тайвань)
- Подшипники шпинделя NSK (Япония)
- Револьверная голова SAUTER (Германия)
- Система смазки HERG (Япония)
- Электрокомпоненты SCHNEIDER (Франция)
- Пневмокомпоненты AIRTAC (Тайвань)
- Реле OMRON (Япония)
- Гидравлические патроны AUTOGRIP (Тайвань)
- Зубчатые ремни GATES (США)
- Крепёж YINSH (Тайвань)
- Муфты KTR (Германия).
Стандартная комплектация
- Система ЧПУ SIEMENS 808D
- Ручной маховичок управления

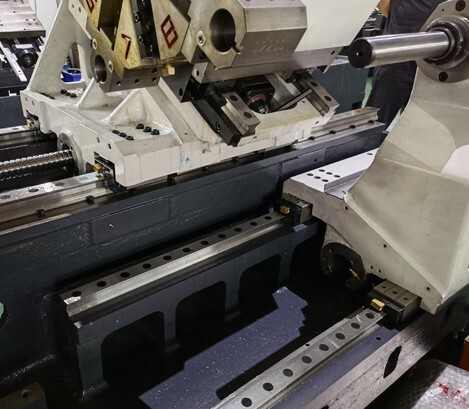

- Станина чугунная с наклоном с линейными направляющими
- Шпиндель высокоточный с осью С1 с электромагнитным тормозом
- Гидравлический патрон 8" главного шпинделя
- Револьверная головка на 12 позиций, тип BMT55

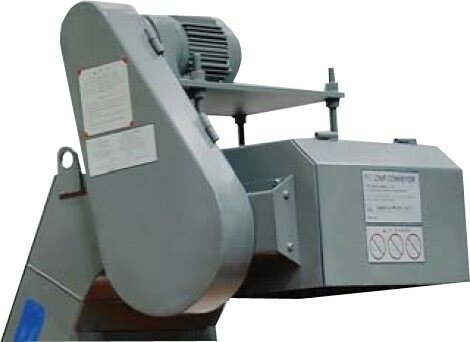

- Автоматический цепной конвейер для стружки и бункер для стружки
- Система подачи СОЖ
- Автоматическая система смазки
- Освещение рабочей зоны станка
- 3-х цветная сигнальная лампа
- Выносная педаль управления
- Задняя бабка
- Блокировка замка передней двери с помощью датчика (стандарт безопасности CE)
- Трансформатор 380В (3 фазы встроенный)
- Комплект инструментов для настройки и обслуживания станка
- Комплект документации по обслуживанию станка на русском языке
- Комплект документации по эксплуатации станка на русском языке
- Приводной инструментальный блок (осевой) – 1 шт.
- Приводной инструментальный блок (радиальный) – 1 шт.
- Держатели инструмента – 8 шт.
Дополнительные опции
- Система ЧПУ SYNTEC 22TA
- Система ЧПУ FANUC 0i-TF
- Система ЧПУ SIEMENS 828D
- Деталеуловитель
- Увеличенный шпиндель, диаметр отверстия Ø79 мм, специальный сквозной цилиндр с увеличенным отверстием и патрон 8", двигатель 11 кВт, максимальный обрабатываемый пруток 64 мм
- Увеличенный шпиндель, диаметр отверстия Ø 86 мм, A2-8, 3500 об/мин, патрон 10, двигатель 11 кВт
- Фильтр удаления масляного тумана
- Автоматическая подача прутка (барфидер) FEDEK DH 65L
- Пуско-наладочные работы станка.
Токарный обрабатывающий центр с ЧПУ NINGBO BLIN MACHINERY модели BL-S205M используется для обработки прутков из различных типов металлов.
Технические характеристики
| Наименование | Размер-ность | BL-S205M | ||
| Основные характеристики | Максимальный диаметр заготовки, устанавливаемый над станиной | мм | Ø 550 | |
| Максимальный диаметр заготовки, устанавливаемый над суппортом | мм | Ø 290 | ||
| Максимальная длина точения | мм | 530 | ||
| Максимальный диаметр точения | мм | Ø 380 | ||
| Главный шпиндель | Тип шпинделя | - | Механический шпиндель, ременный привод | |
| Диаметр отверстия шпинделя | мм | Ø 66 | ||
| Торец шпинделя | - | А2-6 | ||
| Максимальная скорость шпинделя | об/мин | 4 500 | ||
| Максимальный диаметр обрабатываемого прутка | мм | 51 | ||
| Мощность шпинделя | кВт | 11 | ||
| Патрон шпинделя | дюйм | 8" | ||
| Индексация шпинделя (ось с) | град. | 0,001° | ||
| Перемещения (по осям X, Y, Z) | Тип линейных направляющих | - | роликовые | |
| Перемещение по оси x | мм | 190+10 | ||
| Перемещение по оси y | мм | - | ||
| Перемещение по оси z | мм | 550 | ||
| Быстрые перемещения по осям x/z | м/мин | 30 | ||
| Быстрые перемещения по оси y | м/мин | - | ||
| Револьверная голова | Тип револьверной головы | - | BMT55 | |
| Количество инструментальных позиций | шт. | 12 | ||
| Время смены инструмента | сек | 0,28 | ||
| Время полного поворота головы | сек | 0,4 | ||
| Сечение хвостовиков инструмента | мм | 25х25, Ø 40 | ||
| Мощность двигателя приводного инструмента | кВт | 4,5 | ||
| Крутящий момент приводного инструмента | Нм | 15 | ||
| Максимальная скорость приводного инструмента | об/мин | 4 000 | ||
| Задняя бабка | Расстояние от центра задней бабки до кулачка патрона | мм | 65÷565 | |
| Скорость быстрого перемещения задней бабки | м/мин | 15 | ||
| Конус задней бабки | МТ4 | |||
| Точностные характеристики | Шероховатость | мм | Ra0.4÷1.6 | |
| Соосность | мм | ≤0,003 | ||
| Точность позиционирования по осям (x/z) | мм | 0,005/0,008 | ||
| Повторяемость по осям (x/z) | мм | 0,002/0,004 | ||
| Другие характеристики | Мощность двигателя насоса СОЖ | кВт | 0,48 | |
| Расход сож | м3/ч | 2,5 | ||
| Габариты станка | Длина | мм | 3 630 | |
| Ширина | мм | 1 720 | ||
| Высота | мм | 1 840 | ||
| Вес BLIN MACHINERY станка | кг | 4 100 | ||
| Система чпу | - | SIEMENS 808D | ||
