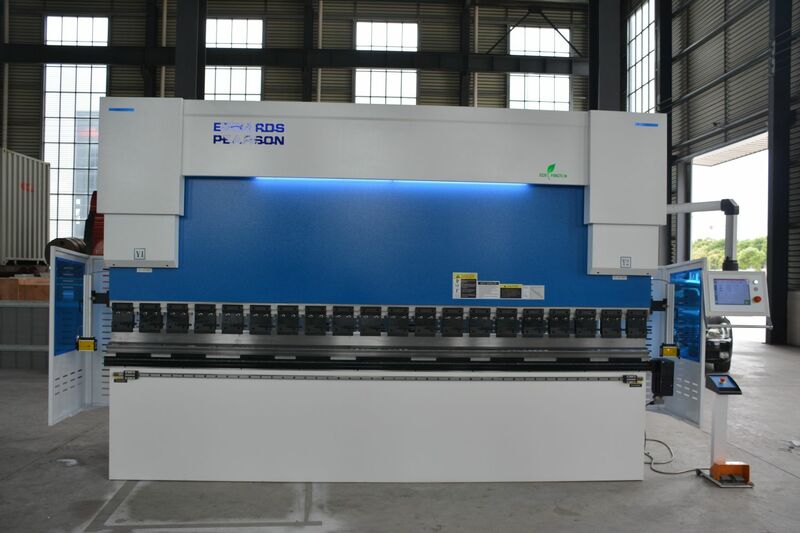

Вертикальный листогибочный пресс FABTEC CNC-PBA 170x2600 с ЧПУ DELEM DA-66T
ПРЕИМУЩЕСТВА ПОКУПКИ СТАНКОВ FABTEC
- Больше 500 единиц оборудования в наличии.
- Склад в Московской области (Шереметьево)
- Поможем с доставкой по РФ.
- Отгрузка в день оплаты.
• Вертикальный листогибочный пресс CNC-PBA 170х2600 марка FABTEC применяется для гибки металлических заготовок с усилием до 170 тонн;
• Синхронизированная работа 2-х силовых гидроцилиндров за счёт электронной синхронизации от системы ЧПУ и наличие оптических линеек GIVI (Италия) по осям Y1 и Y2. Благодаря этому обеспечивается точность работы станка с точностью позиционирования ползуна 0.01 мм;
• Прочная сварная рама, подвергшаяся термической обработке, гарантирует жесткость пресса с хорошими показателями точности при высокой скорости работы;
• Надёжная гидравлическая система с компонентами от мировых производителей. Высокая скорость и точность гибки;
• На прессе установлен задний упор с комплектом упорных пальцевых блоков, перемещение которого обеспечивается за счет высокоточных ШВП и двигателя переменного тока, контролируемых системой ЧПУ;
• Пресс оснащен удобной в эксплуатации и многофункциональной системой ЧПУ DELEM DA-66T, оборудованная мощным и интуитивно понятным графическим интерфейсом, идеальное сочетание простоты и технологической мощности;
• Гидравлическая система оснащена внутренним шестеренчатым насосом, который обеспечивает стабильную работу, низкий уровень шума и простоту обслуживания. Он приводится в действие электрогидравлической группой сервоклапанов Dr. Rexroth. Масляный бак герметизирован японскими уплотнительными элементами Valka, которые имеют защиту от перегрузки;
• Рабочий стол снабжен моторизированной компенсацией прогиба. Пропорциональный клапан используется для управления цилиндром стола для выполнения движения при подъеме для завершения действия гидравлической компенсации;
• На станке установлена современная система защиты рабочей зоны. Система крепления инструмента AMADA-PROMECAM.
Технические характеристики
| Характеристика | Значение |
|---|---|
| Контроллер | DELEM DA-66T |
| Производитель | FABTEC |
| Страна-производитель | КНР |
| Рабочая длина, мм | 2600 |
| Усилие, т | 170 |
| Расстояние между колоннами, мм | 2100 |
| Глубина подачи (зёв), мм | 400 |
| Оси | 4 +1 (Y1, Y2, Х, R + V ) |
| Ход, мм | 300 |
| Просвет, мм | 420 |
| Ширина стола, мм | 250 |
| Рабочая скорость по оси Y, мм/с | 160 |
| Ход по оси Х, мм | 600 |
| Рабочая скорость возврата инструмента ось Y, мм/с | 100 |
| Рабочая скорость гиба ось Y, мм/с | 10 |
| Ход по оси Y, мм | 200 |
| Скорость перемещения заднего упора, мм/с | 250 |
| Точность позиционирования, мм | 0.1 |
| Электропитание, В/Гц | 3x380/50 |
| Мощность двигателя, кВт | 11 |
| Длина, мм | 2900 |
| Ширина, мм | 1650 |
| Высота, мм | 2450 |
| Вес FABTEC CNC-PBA 170x2600, кг | 8000 |
Комплектация
Стандартная комплектация:
- Система управления ЧПУ DELEM DA-66T (на кронштейне)
- Гидравлическая система REXORTH
- Вертикальные линейки GIVI
- Электронные компоненты SCHNEIDER
- Уплотнительные резинки (прокладки)
- Гидравлический масляный насос SUNNY
- Главный мотор SIEMENS
- Стандартный пуансон и концентрические матрицы 4V: качество материала 42CrMo
- Линейная направляющая с ШВП
- Серво-моторы INOVANCE
- Быстросъемные системы крепления верхнего инструмента
- Электромеханическая (моторизированная) система бомбирования стола (ЧПУ)
- Количество пальцевых блоков на заднем упоре – 3 шт.
- Передние опоры для подачи листа – 2 шт.
- Защитное ограждение – боковое и заднее
- Переносная педаль с кнопкой экстренного отключения
Преимущества ЧПУ DELEM DA-66T:
| Максимальное количество управляемых осей | 4 +1 (Y1, Y2, Х, R + V) + система бомбирования) |
| Экран | 17-дюймовый цветной TFT-дисплей (1280 × 1024 пикселей) Полное сенсорное управление (IR-touch) Ускоренная 3D-графика |
| Программное обеспечение | Profile-TL (автономное ПО) Поддержка импорта DXF (только гибы в одной плоскости) Поддержка Profile-T3D для сложных деталей |
| Функции программирования | Автоматический расчет ударов Программирование радиуса База данных коррекции угла обучения Программируемая скорость осей |
| Гибка и управление | Визуализация гибки в 3D Фильтр подбора инструмента и материала Программируемые свойства материала |
| Оснащение | Интегрированная OEM-панель Аварийный выключатель USB-порты Стандартная сеть Windows® |
| Дополнительные опции | Контроль поддержки деталей Программирование угла X1-X2 Компенсация прогиба рамы Интерфейс датчика изгиба и коррекции |
| Дополнительные интерфейсы | Интерфейс транспортера Считывателя штрих-кода Поддержка адаптера инструмента |
| Диагностические функции | Встроенный интернет-браузер Интегрированные функции помощи Диагностическая программа |
Пример профилей, получаемых при использовании гибочного пресса (в зависимости от инструмента):
Пример инструмента для прессов с усилием 170 тонн (форма инструмента может меняться в зависимости от партии станков):
 | Контроллер DELEM DA-66T
|
 | T-образный паз на рабочем столеСлужит для закрепления нижнего инструмента любых, даже нестандартных размеров и установки кронштейнов передней поддержки листа;
|
 | ЭлектрошкафСлужит для размещения электрооборудования станка. В станках серии HPJ используется оборудование Siemens и Schneider; |
 | Стандартные матрица и пуансонВерхний инструмент (Пуансон) имеет тип крепления AMADA-Promecam;Нижний инструмент (Матрица) – 4-х сторонняя многоручьевая матрица; |
 | Моторизированная система бомбирования (прогиба) стола
|
 | Задний упор с автоматическим перемещениемОсь Х (600 мм, скорость 250мм/с и R 200 мм/с) |
 | Система крепления верхнего инструментаБыстросъемная |
 | Оптические линейки GIVI (Италия) Точность 0.01 мм |
 | Гидравлические клапаны Hoerbirger (Германия) |
 | Гидравлическая система Bosch Rexroth (Германия) |
 | Маслянный насос Sunny (США) |
 | Уплотнители Sunny (США) |
 | Электрика Schneider (Германия) |
 | ШВП Hiwin (Тайвань) |
 | Серво-моторы INJVANC |
 | Лазерная система измерения угл (дополнительная опция)Позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины.С управлением от контроллера – совместимо только с контроллером E-300; |
 | Передние поддержки (гидравлические) с подъемом (дополнительная опция)Позволяет корректировать форму стола для получения оптимального результата при гибки изделия с большим усилием и/или большой длины. |
